استحکام پیچ برشی پیچشی

استحکام پیچ برشی پیچشی
پیچ و مهره های برشی پیچشی با استحکام بالا پیش کشش را اعمال می کنند و نیروهای خارجی را با اصطکاک منتقل می کنند. اتصال پیچ های برشی پیچشی معمولی نیروی برشی را با مقاومت برشی پیچ و فشار دیواره سوراخ منتقل می کند. نیروی پیش کشنده ایجاد شده در هنگام سفت کردن مهره بسیار کم است و تأثیر آن ناچیز است. پیچ و مهره های برشی پیچشی علاوه بر استحکام بالای مواد، نیروی پیش کششی زیادی را اعمال می کند که نیروی فشاری بین اعضای اتصال ایجاد می کند، به طوری که یک نیروی اصطکاک بزرگ عمود بر جهت وجود دارد. پیچ، و نیروی پیش کشش، ضریب ضد لغزش و نوع فولادی به طور مستقیم بر بار نیروی پیچ برشی پیچشی با مقاومت بالا تأثیر می گذارد. با توجه به ویژگی های نیرو، به نوع فشار و نوع اصطکاک تقسیم می شود. روش های محاسبه این دو متفاوت است.

حداقل مشخصات پیچ و مهره های برشی پیچشی با مقاومت بالا M12 است، معمولاً M16 ~ M30 استفاده می شود، عملکرد پیچ ​​های برشی پیچشی بزرگ ناپایدار است و باید در طراحی با دقت استفاده شود. تفاوت بین نوع اصطکاکی پیچ برشی پیچشی با مقاومت بالا و اتصال نوع فشار: اتصال پیچ پیچشی برشی با مقاومت بالا به این صورت است که صفحه صفحه اتصال را از طریق یک پیش کشش بزرگ سفت کننده در میله پیچ برشی پیچشی گیره می دهد. برای تولید نیروی اصطکاک بزرگ کافی است. به منظور بهبود یکپارچگی و سختی اتصال، زمانی که تحت نیروهای برشی قرار می گیرد، می توان آن را به دو نوع تقسیم کرد: نوع اتصال اصطکاکی پیچ برشی پیچشی با مقاومت بالا و نوع اتصال فشاری پیچ برشی پیچشی با مقاومت بالا با توجه به طراحی متفاوت. و الزامات نیرو تفاوت این است که حالت حد متفاوت است. اگرچه این همان نوع پیچ برشی پیچشی است، اما از نظر روش های محاسبه، الزامات و دامنه کاربرد بسیار متفاوت است.

در طراحی مقاومت برشی، اتصال اصطکاکی پیچ‌های برشی پیچشی با استحکام بالا حداکثر نیروی اصطکاک ممکن است که توسط نیروی سفت‌کننده پیچ‌های برشی پیچشی بین نیروی برشی خارجی که به سطح تماس صفحه می‌رسد، ایجاد می‌شود، که برای اطمینان از اینکه اتصال داخل و خارج از کل دوره استفاده است نیروی برشی از حداکثر اصطکاک تجاوز نمی کند. صفحه دچار تغییر شکل لغزش نسبی نمی شود (شکاف اصلی همیشه بین پیچ و دیواره سوراخ حفظ می شود) و صفحه متصل به طور کلی از نظر کشسانی تحت فشار قرار می گیرد. در طراحی مقاومت برشی، اتصال فشار پیچ برشی پیچشی با استحکام بالا اجازه می دهد تا نیروی برشی خارجی از حداکثر نیروی اصطکاک تجاوز کند. در این زمان، تغییر شکل لغزشی نسبی بین صفحات متصل رخ می دهد تا زمانی که میله پیچ برشی پیچشی با دیواره سوراخ تماس پیدا کند و سپس اتصال برش محور پیچ برشی پیچشی و فشار دیواره سوراخ و نیروی اصطکاک بین سطوح تماس صفحه با هم ترکیب می شوند. برای انتقال نیرو در نهایت، برش شفت یا شکست فشار دیواره سوراخ به عنوان حالت حدی برش اتصال در نظر گرفته می شود. به طور خلاصه، پیچ‌های برشی پیچشی با مقاومت بالا از نوع اصطکاکی و پیچ‌های برشی پیچشی با استحکام بالا در واقع همان نوع پیچ‌های برشی پیچشی هستند، اما فقط در صورتی که طراحی لغزش را در نظر بگیرد.

پیچ و مهره های با مقاومت بالا از نوع اصطکاکی نباید بلغزند و پیچ ها نیروی برشی را تحمل نمی کنند. پس از لیز خوردن، طرح در حالت آسیب دیده در نظر گرفته می شود که از نظر فنی نسبتاً بالغ است. پیچ‌های با استحکام بالا می‌توانند بلغزند و پیچ‌ها نیز نیروهای برشی را تحمل می‌کنند. آسیب نهایی معادل آسیب معمولی پیچ و مهره است (شکستگی پیچ یا صفحه فولادی له شده است.

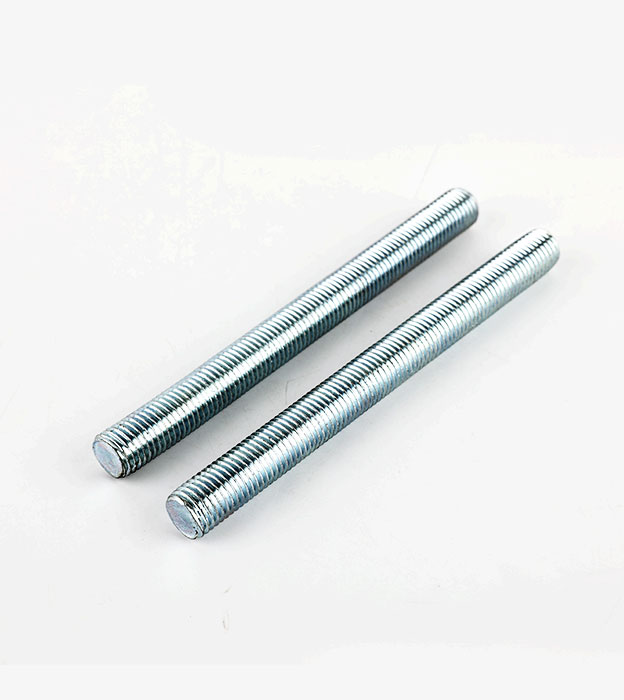

Haiyan Yingjie Fastener Co., Ltd تولید کنندگان DIN 976 چین و تامین کنندگان پیچ و مهره های لنگر است، به عنوان یک کارخانه معروف DIN 975، عمده فروشی DIN976/975، پیچ لنگر را برای فروش ارائه می دهد.
